너트러너
유선형 너트러너 제어기

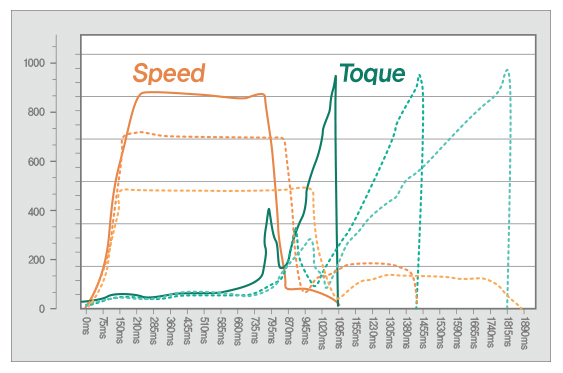

시뮬레이터 기능을 이용하여 체결상태를 그래프로 표시
사용자의 편의를 고려한 User Interface 제공
-
- Tightening modeorque control + angle monitoring(TC/AM)
Angle monitoring + torque control(TC/AM) - TorqueTarget torque, min/max tsorque, sung torque, seating torque, torque compensation
- AngleTarget angle, min/max angle, free speed angle
- SpeedTarget speed, Free speed
- TimeSolt start time
- Tightening modeorque control + angle monitoring(TC/AM)
유선형 너트러너 제어기
자체 커스터마이징 소프트웨어를 통해 정도 높은 토크와 원하는 RPM 설정 최적화 상태로 출고되어
파라미터 설정만으로 바로 적용하여 사용가능
제어기
PLC 또는 별도의 자동화 제어장치 없이도 타켓 설정 및 회전각도, 시간지연 등 자동화 기능 제공
순차적 체결 제어 프로그램
-
- Step 1 input체결물 정 위치 확인(탐지)
- Step 2 Delay0.5초 시간 지연
- Step 1 Output체결물 고정
- Step 1 TighteningPreset #12로 7개 체결 진행
- Step 1 Output체결물 고정 해제
컨트롤러
-

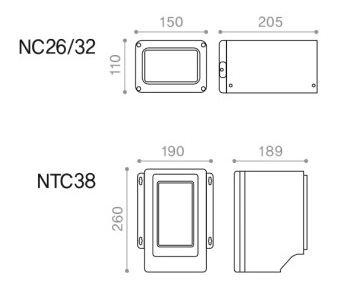

NC 26/32
- Dimersion150x205x110 (mm)
- AC inputDifferent SMPS board 110 or 220V input voltage for capacity
- LCD5 inch (800x480)
- StorageStandard Built-in 8GB SD Card
- I/O8 input & 8 Output
- ModelBNR 26xx / 32xx Series
-

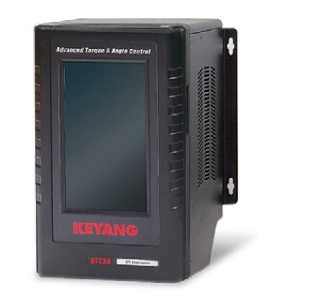

NTC38 (Transducer)
- Dimersion190x189x260 (mm)
- AC inputDifferent SMPS board 110 or 220V input voltage for capacity
- LCD7 inch (480x800)
- StorageStandard Built-in 8GB SD Card
- I/O8 input & 8 Output
- ModelBNRT 32xxSeries
-
- management
of Firmware UpdateSD Card - FirmwareController main board / LCD board
- LanguageSelectable / English, French, Spanish (to be added)
- SettingController front LCD / Com port, Protocol
- ProtocolModbus, Open protocol
- Model20 Steps
- Advanced FunctionStandard / 30 Parameters for preset
- management

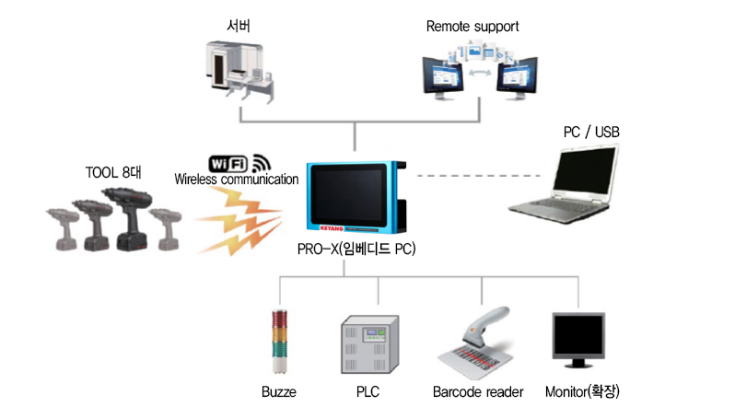

무선형 제어기 너트러너
무선형 제어기
| Input Pow | AC100 - 240V, 50/60Hz, 0.35A |
|---|---|
| Dimensions | 300(W) x 196(H) x 80(D) mm |
| Weight | 3.54 kg (including wall mount bracket) |
| Mounting | VESA 100 x 100 (Wall mount bracket included) |
| Display | 10.1-inch Capacitive Touch Screen (1280 x 800 px) |
| Extended Display | HDMI x 1 |
| BNR60BL | On-board 8GB eMMC |
| BNR60BL | Gigabit ethernet x 1 |
| Wi-Fi | Wireless USB Adapter included 2.4GHz, 5GHz Dual-band, IEEE 802.11 b/g/n/ac AP-mode only |
| Interface | USB 2.0 x 3 24V Digital I/O (input x 16 / Output x 16) Micro-SD slot (up to 32GB) |
